2ª Aula

AULA 2 - 19/10/2021

*INSTALAR: AUTOCAD 2020 - inglês*

• File (barra superior) > New > Templates > ACADISO

[ UCS / (0,0) - coordenada absoluta | '@' coordenada relativa - ponto necessário ]

[ Costumization > Dynamic Input - ativar ]

                                                                                                                   " || " - Barra de Comando

Criação de Layers - Layers Properties > New Layer

or || LA - LAYER 0 (ñ trabalhar neste layer)

"PONTOS" (convém ser da mesma cor que as paredes)

|| UNITS > type: Decimal Degrees > precision: 0,0000 > ângulo: 0,00 > escale: meteres

             || POINT > 10,10 + 20,10

Configurar Pontos - || DDPTYPE

              || MO (propriedades)

Forma retangular - || REC > (10,10) > @2.4,2.2

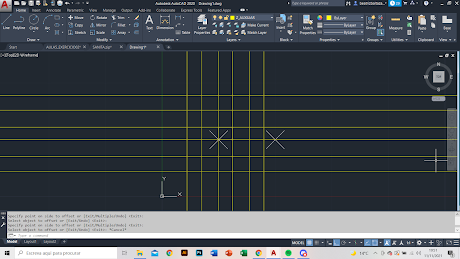

Linhas auxiliares para facilitar a composição de cortes e alçados (relativos a uma planta central) -
|| XLINE > V (vertical)    or/&    || XLINE > H (horizontal)

Parâmetros - || OSNAP

Copia de algo c/ uma determinada distância -
|| OFFSET > 3 > selecionar linha pretendida > arrastar para direção pretendida

2,6

             || DRAWORDER (meter linhas 'imaginárias'/auxiliares parta trás) > selecionar o pretendido > B (back)

|| REC > INT > selecionar um dos pontos do retângulo > arrasta-lo até ao ponto oposto/concluir uma diagonal   +   || OFSET > .15

|| E - ERASE > selecionar tudo da esquerda para a direita - apaga só o selecionado

                 || ZOOM > E

                 || REGEN (enquadrar)


        A > save as > "exercicio_01" > arquivos do tipo > "2013" (mais antigo suporta ficheiros maiores) > save
